Блок предохранителей BRP Outlander

                 Передний блок предохранителей BRP Outlander

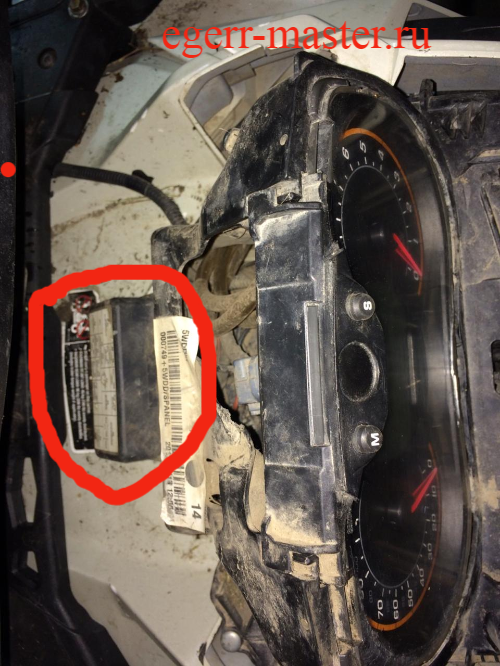

Чтобы добраться до переднего блока предохранителей квадроцикла, вам нужно снять корпус приборной панели. Для этого снимите клипсы расположенные по бокам и после этого аккуратно снимите консоль. Под ней расположен блок предохранителей.

№      назначение                                   номинал.

R1     реле вентилятора                           ---

R2     реле главное                                   ---

R3     реле доп.оборудования                 ---

R4     реле топливных насосов               ---

R5     реле приборов освещения             ---

R8     реле стоп сигналов                         ---

F4     световые приборы/часы                 10А

F5     топливные форсунки/зажигание    5А

F6     блок управления двигателем           5А

F7     лебёдка 2WD/4WD                            5А

F8     замок зажигания/стартер                  5А

F9     вентилятор системы охлаждения    25А

F10   органы управления/часы                  5А

F11   световые приборы                             30А

F12   электрическая розетка                       15А

F15   топливный насос                                5А
